一、概述

定義：當SF6斷路器和其它高壓電氣元件（主變壓器除外），按照所需要的電氣主接線安裝在充有一定壓力的SF6氣體金屬殼體內所組成的一套變電站設備，叫做氣體絕緣開關設備或封閉組合電器，簡稱GIS。

特點：1、占地面積小；2、元器件在SF6密封體內，不受外界環境影響，運行可靠性高，檢修周期長；3、運行維護工作量?。?、價格較貴，SF6氣體使用較多，檢修不方便。

二、結構和原理

總體結構：GIS一般由實現各種不同功能的單元組成，稱間隔，主要有進（出）線間隔、母分（母分）間隔、計量保護間隔（壓變）等。GIS的氣體系統可以分為若干氣室。一般斷路器氣室壓力高，氣室內安裝電流互感器；主母線、電壓互感器、避雷器分別為獨立的氣室，其他元件根據工程確定氣室劃分。各氣室分別由相應的密度控制器檢測氣體壓力。

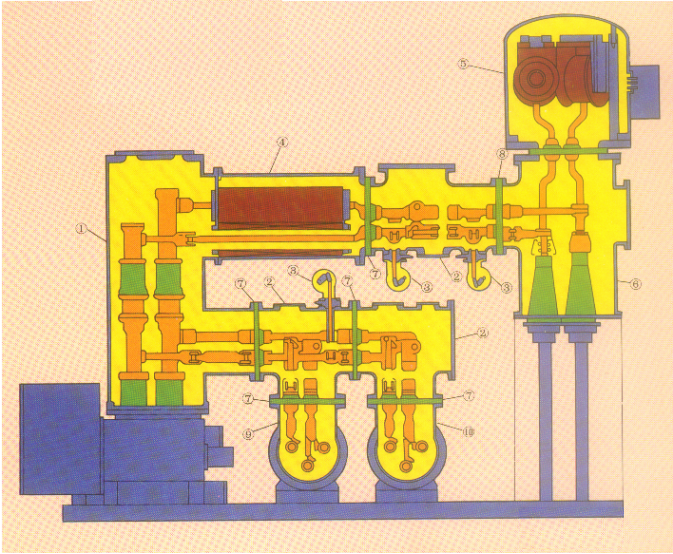

上圖中組成元件：

      ②DS—隔離開關

      ④BUS—母線

      ⑥VT—電壓互感器

      ⑧LCP —就地控制柜

        ⑨終端元件

三、部件結構

滅弧室為單壓式變開距雙噴結構，它是由靜觸頭和動觸頭，壓氣缸，活塞以及其它部件組成。在合閘位置，電流從靜觸頭側梅花觸頭經靜觸頭座、靜觸頭、動觸頭、壓氣缸、中間觸指和支持件流向動觸頭側梅花觸頭。

      2、隔離開關

      裝在殼體中的動觸頭通過密封軸、拐臂和連接機構相連，殼體采用轉動密封方式和外界環境隔絕，當該接地開關合閘時其接地通路是靜觸頭，動觸頭、殼體及接地端子。

快速接地具有關合短路電流的能力，及開合感應電流的能力。

      具有關合短路電流的能力和開合感應電流的能力，配電動彈簧機構。

      母線采用三相共箱式結構，導體連接采用表帶觸指，梅花觸頭。殼體材料采用鋼筒及鑄鋁殼體低能耗材料，三相共箱式結構可避免磁滯和渦流循環引起的發熱，采用主母線落地布置結構，降低了開關設備高度，縮小了開關設備占地面積，在適當位置布置金屬波紋管。

電感式電流互感器線圈為環氧澆注，三相共箱。SF6氣體絕緣導體=初級線圈。次級線圈固定在環型鐵心上，電流互感器線圈處于地電位，屬于無故障CT，測量精度高可做到0.2級。

      7、避雷器

      避雷器主要由罐體、盆式絕緣子，安裝底座及芯體等部分組成，芯體是由氧化鋅電阻片作為主要元件，它具有良好的伏安特性和較大的通流容量

      主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。

（一）SF6充氣瓷套管

（二）電纜終端

      9、氣體監視設備

其中綠色區域?yàn)檎毫χ担S色區域?yàn)楦婢瘔毫χ?，紅色區域?yàn)殚]鎖壓力值。

      （1）操作功能：本間隔內所有斷路器、隔離開關、接地開關控制回路均接至匯控柜，在匯控柜上操作；

      （3）聯鎖功能：實現本間隔內各元器件電氣防誤。

      一、斷路器的控制

      1、SF6氣體壓力表指示正常。

      3、操作機構中合、分閘閉鎖已解除。

      5、就地控制屏上，控制選擇開關（遠方-就地選擇開關）在預定的位置上。

      7、滿足電氣聯鎖條件。

      1、后臺機遙控操作：用一個登錄密碼進行操作。分別由監護人、操作人進行。測控屏上開關遙控分合閘壓板投入，GIS匯控柜上開關遠近控切換開關在“遠方”位置。

      3、開關位置的檢查由后臺開關位置信號變位、潮流、匯控柜開關位置指示燈、智能終端開關位置指示燈及開關機械位置指示獲得。

（三）隔離開關的控制

      1、控制電壓正常；

      3、手動/電動轉換開關須切至電動位置，操作機構箱門應關好。

      （四）閘刀（接地閘刀）的操作

      2、就地操作匯控柜控制開關：分別由監護人、操作人進行。GIS室匯控柜上本間隔閘刀、接地閘刀控制電源小開關和電機電源小開關在接通狀態，將匯控柜上本間隔閘刀、接地閘刀遠近控切換開關切至就地位置、操作匯控柜上相應閘刀控制開關，可對閘刀進行分合閘操作；操作完畢后將本間隔閘刀、接地閘刀遠近控切換開關切至遠方位置，將閘刀、接地閘刀控制電源小開關和電機電源小開關切斷，電動操作閘刀前必需檢查匯控柜上“聯鎖/解鎖”切換開關在聯鎖位置。

      4、閘刀、接地閘刀分合位置的檢查由后臺位置信號變位、匯控柜閘刀位置指示燈、智能終端閘刀位置指示燈及閘刀機械位置指示獲得。

      GIS設備無可以驗電的裸露導體部分，因此驗電均采用間接驗電或檢查設備位置狀態的方法進行；

      1、檢查線路側高壓帶電顯示器顯示確無電壓；

      3、檢查線路閘刀確已斷開（后臺、匯控柜閘刀狀態指示燈、閘刀機械指示牌）；

      1、后臺檢查開關兩側閘刀確已斷開；

      3、現場檢查開關兩側閘刀機械位置指示確在“分”位置。

      1、檢查后臺機相關母線上所有閘刀確已斷開。

      3、現場檢查相關母線上所有閘刀機械指示確在“分”位置。

      三、SF6氣體監督管理

在日常巡視檢查維護中，若發現表計異常、表壓下降，有刺激性嗅味或自感不適，應即向值班負責人報告，在保證人身安全前提下按下列步驟檢查處理。

      2、對壓力表的可靠性進行鑒別，檢查壓力表閥門有無完全開啟。

      4、查找漏氣部分（檢修人員實施）。

      在運行中，“壓力異常”光字牌亮，則為告警壓力動作，表明除斷路器室以外的其它氣室發生較嚴重的泄漏，按下列步驟檢查處理：

      2、根據壓力表的讀數及相應位置，確認漏氣氣室。

      4、若一個壓力表同時監測幾個氣室，在確認漏氣氣室后，應即將漏氣氣室的測量支路方面關閉。

      注：“壓力異常”也可能是空氣、液壓壓力低發訊。

      （三）SF6氣體壓力低閉鎖操作

      1、記錄事故發生時間、復歸信號。

      3、對漏氣氣室進行外表檢查，注意有無異聲、異味，并記錄壓力表讀數及相應環境溫度及負荷情況。（同時記錄正常氣室的壓力以便鑒別）

      5、拉開斷路器操作電源，并將斷路器鎖定在合閘位置。

      7、加強監測。

?
注意：此時不能拉開回路信號電源。
