在東北老工業基地的轉型浪潮中，每一項基礎設施的升級都承載著區域發展的時代命題。南部電氣化工程中心站變電所高壓電路小恒山項目，以6200米的電纜長度為筆，在小恒山東山煤礦的工業建筑肌理上，繪制出一條現代化電力動脈。本項目通過“甲、乙雙線YJV22 3*240電纜敷設+10處對接箱布設+多工藝組合敷設”的系統工程，不僅實現了東山煤礦鐵運科牽引變的電力供給升級，更探索出工業建筑區域電力基建的創新路徑，為同類老舊工礦區域的電氣化改造提供了可復制的實踐樣本。

項目背景：老礦新生的電力剛需與工業建筑的基建困境

小恒山東山煤礦其斑駁的紅磚建筑、煤堆與工業廊道，既是工業建筑的文化載體，也為現代化基建帶來了特殊挑戰。隨著煤礦產業向綠色化、智能化轉型，鐵運科牽引變作為區域關鍵電力節點，原有供電系統已無法滿足新型設備的電力需求，存在供電穩定性不足、容量受限等問題。

從區域發展維度看，該項目是南部電氣化工程的核心子項，其建設質量直接影響中心站變電所的電力輻射能力。而從場地條件分析，項目面臨三重困境：一是工業建筑地的空間限制，老舊建筑密集、地下管線復雜，常規開挖作業易對歷史遺存造成破壞；二是電纜敷設長度達3100米/單線，超長距離敷設對電纜對接、張力控制要求極高；三是多種敷設工藝的協同難度，頂管、碳素波紋管、鋼絞線懸吊、角鐵支架等工藝需在不同場景下無縫銜接，施工組織復雜度高。

我公司深刻認識到，該項目不僅是一項電力工程，更是工業建筑活化與能源基建融合的探索性實踐。為此，項目團隊確立了“小干預、工藝適配、安全優先、建筑友好”的建設原則，旨在實現電力供給升級與工業建筑保護的雙重目標。

項目規劃：多維度協同的工程設計體系

電纜選型與系統設計

針對項目超長距離、工業環境復雜的特點，團隊終選定YJV22 3*240鎧裝交聯聚乙烯絕緣電力電纜。該型號電纜具有以下優勢：其一，240mm²的導體截面能滿足牽引變的大電流需求，保障電力傳輸效率；其二，交聯聚乙烯絕緣層具備優異的電氣性能與熱穩定性，可在工業環境下長期穩定運行；其三，鋼帶鎧裝結構為電纜提供了機械保護，適應頂管、架空等多種敷設方式的力學要求。

系統設計采用甲、乙雙線并行方案，既形成了供電冗余，提升了系統可靠性，又為未來電力擴容預留了空間。每線設置5處電纜對接箱，將3100米的單線長度分解為若干段，既解決了超長電纜運輸與敷設的難題，又便于后期運維檢修。對接箱選型充分考慮工業建筑地的環境特征，采用防腐、防塵的戶外型箱體，外觀設計兼顧功能性與對工業景觀的協調性。

敷設工藝的場景化適配

項目團隊通過現場勘查與三維建模分析，為不同路段定制了差異化敷設方案：

• 頂管敷設段：針對地下管線密集、建筑基礎復雜的區域，采用頂管工藝，在不開挖地表的前提下完成電纜通道建設，大限度保護工業建筑地的地表肌理。頂管管徑選擇充分考慮電纜彎曲半徑與后期維護空間，確保施工完成后電纜無機械損傷。

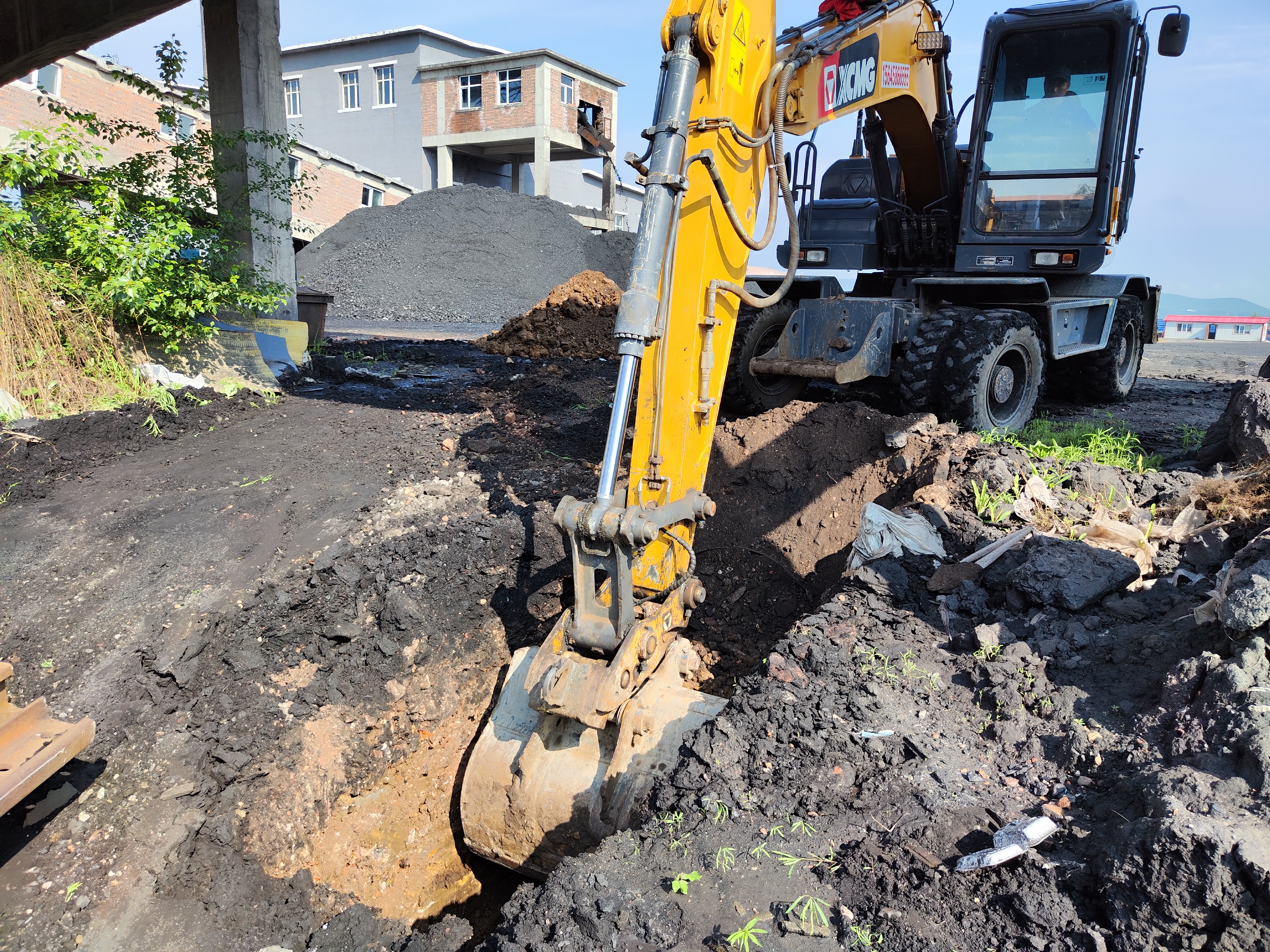

• 碳素波紋管敷設段：在相對開闊的場地，采用地面開挖溝槽、敷設碳素波紋管的方式。碳素波紋管具有重量輕、強度高、耐腐蝕的特點，能為電纜提供物理防護，同時便于后期檢修時的管道疏通。溝槽開挖嚴格控制深度與寬度，施工完成后采用沙土分層回填、夯實，保障地表穩定性。

• 鋼絞線懸吊跨空段：過東山煤礦機電科區域時，采用鋼絞線懸吊跨空工藝。該工藝通過在建筑之間架設鋼絞線，將電纜懸掛于空中，既避免了地面開挖對建筑基礎的影響，又形成了特別的工業景觀元素。鋼絞線選型經過受力計算，確保能承受電纜自重與風荷載的共同作用。

• 角鐵支架沿墻架空段：在機電科絞車房區域，采用角鐵焊制支架沿墻架空敷設。支架設計充分結合建筑結構，采用膨脹螺栓固定，既保證了支架的穩定性，又避免了對建筑墻體的破壞性改造。電纜在支架上采用絕緣卡具固定，確保與墻體保持安全距離。

施工實施：技術創新與管理優化的雙輪驅動

超長電纜敷設的技術突破

3100米單線長度的電纜敷設是項目施工的核心難點。傳統電纜敷設方式易因張力控制不當導致電纜絕緣層損傷，或因?qū)泳炔蛔阌绊戨娏鬏斝省ｍ椖繄F隊創新采用“分段牽引+智能張力監測”技術，將每段電纜敷設過程分解為牽引、導向、張力監測三個環節：

• 分段牽引：根據對接箱位置將電纜劃分為若干段，每段長度控制在500-600米之間，采用專用電纜牽引機進行分段牽引。牽引機牽引力可根據電纜型號與敷設路徑智能調節，避免牽引力過大損傷電纜。

• 導向系統：在電纜敷設路徑的關鍵節點設置導向滑輪，滑輪采用尼龍材質，減少對電纜外護套的磨損。導向滑輪的位置與角度經過精確計算，確保電纜敷設過程中的彎曲半徑符合規范要求。

• 智能張力監測：在牽引機與電纜之間安裝張力傳感器，實時監測敷設過程中的電纜張力，并將數據傳輸至中控系統。當張力超過預設閾值時，系統自動發出警報并控制牽引機減速或停止，保障電纜敷設的安全性。

在甲、乙雙線的同步敷設過程中，項目團隊采用“雙線對稱施工”方案，確保兩條電纜的敷設進度與受力狀態保持一致，避免因雙線受力不均對頂管、支架等設施造成額外荷載。

工業產區域的施工組織創新

面對工業建筑地的特殊施工環境，項目團隊制定了“分區管控+動態調整”的施工組織策略：

• 分區管控：將施工區域劃分為核心施工區、建筑保護區與材料堆放區，在建筑保護區設置專人監護，嚴禁重型設備進入與野蠻施工。施工人員經過專項培訓，明確工業建筑保護的具體要求與施工禁忌。

• 動態調整：根據現場考古勘探與結構檢測的實時結果，動態調整施工方案。例如，在施工過程中發現一處民國時期的工業管道遺存，項目團隊立即調整頂管路徑，采用繞行方案保護該遺存，同時通過增加對接箱數量的方式確保電纜敷設的連續性。

對接箱安裝與系統調試的精細化管理

10處電纜對接箱的安裝質量直接影響系統的可靠性。項目團隊制定了“三檢制”安裝流程：

• 預檢驗收：對接箱到貨后，對箱體外觀、內部元器件、防護等級進行全方面檢查，確保設備符合設計要求。

• 安裝過程檢驗：對接箱基礎施工完成后，對基礎平整度、預埋件位置進行檢驗；箱體安裝時，對垂直度、水平度進行實時監測，確保安裝精度。

• 通電前終檢驗：系統敷設完成后，對每處對接箱的電纜連接、絕緣電阻、接地電阻進行測試，確保電氣性能符合規范。

系統調試采用“分段調試+整體聯調”的方式。先對每段電纜的絕緣性能、導通性進行測試，再對整個系統的耐壓性能、負荷能力進行聯調。調試過程中，邀請甲方、監理與電力試驗單位共同參與，確保調試結果的權威性與可靠性。

項目成效：電力升級與建筑活化的協同共贏

電力系統性能提升

項目竣工后，東山煤礦鐵運科牽引變的供電容量與穩定性得到顯著提升：

• 供電容量：YJV22 3*240電纜的投用，使供電容量提升了50%，滿足了牽引變新型設備的電力需求，為煤礦鐵運系統的智能化改造提供了能源支撐。

• 供電可靠性：甲、乙雙線的冗余設計與10處對接箱的合理布局，使系統故障搶修時間縮短了60%，大幅降低了因電力中斷導致的生產損失。

• 電能質量：通過嚴格的施工管理與系統調試，供電電壓偏差、諧波含量等指標均優于國家標準，為精密設備的穩定運行提供了保障。

工業建筑保護與景觀提升

項目施工過程中，通過精細化的施工組織與工藝適配，實現了對工業建筑的小干預與景觀提升：

• 建筑保護：頂管工藝的應用避免了地表開挖對3處工業建筑基礎的破壞；鋼絞線懸吊跨空工藝的實施，保護了機電科區域的歷史管道遺存；角鐵支架沿墻架空方案，避免了對絞車房墻體的結構性改造。

• 景觀提升：電纜對接箱外觀采用復古工業風格設計，與周邊紅磚建筑相得益彰；鋼絞線懸吊的電纜形成了特別的空中廊道，成為工業建筑地的新景觀元素；施工完成后對所有開挖區域進行了景觀恢復，種植本土植物，提升了區域生態環境。

行業示范價值

該項目的成功實施，為工業建筑區域的電力基建提供了可復制的經驗：

• 工藝組合模式：頂管、碳素波紋管、鋼絞線懸吊、角鐵支架等多種敷設工藝的組合應用，為不同場景下的電纜敷設提供了參考范式。

• 建筑友好施工管理：分區管控、動態調整、專人監護的施工組織方式，可推廣至其他工業建筑地的基建項目。

• 超長電纜敷設技術：分段牽引、智能張力監測的技術方案，解決了超長電纜敷設的行業難題，具有較高的技術推廣價值。

經驗總結與未來展望

項目經驗總結

• 技術創新是核心驅動力：超長電纜敷設的分段牽引與智能張力監測技術、多種敷設工藝的場景化適配，是項目成功實施的技術保障。

• 管理優化是重要支撐：分區管控的施工組織、三檢制的安裝流程、動態調整的方案優化，確保了項目在復雜環境下的順利推進。

未來展望

隨著新能源與智能電網技術的發展，該項目仍有進一步升級的空間：

• 智能化改造：可在對接箱內加裝智能監測模塊，實現電纜運行狀態的實時監測、故障預警與遠程控制，提升系統的智能化水平。

• 新能源融合：未來可在工業建筑屋頂加裝分布式光伏系統，通過本項目的電力通道實現綠電消納，進一步推動區域能源結構轉型。

• 景觀價值挖掘：可結合電纜敷設的工業景觀，打造工業電力科普路線，將項目打造成集電力展示、建筑保護、科普教育于一體的綜合性工程典范。

南部電氣化工程中心站變電所高壓電路小恒山項目的圓滿竣工，不僅為小恒山東山煤礦的產業轉型注入了強勁動力，更在工業建筑保護與能源基建融合的道路上邁出了堅實一步。它證明，在老工業基地的轉型進程中，只要堅持技術創新與文化傳承的雙輪驅動，就能實現經濟效益、社會效益與文化效益的多方共贏，為東北老工業基地的全方面振興貢獻基建力量。
